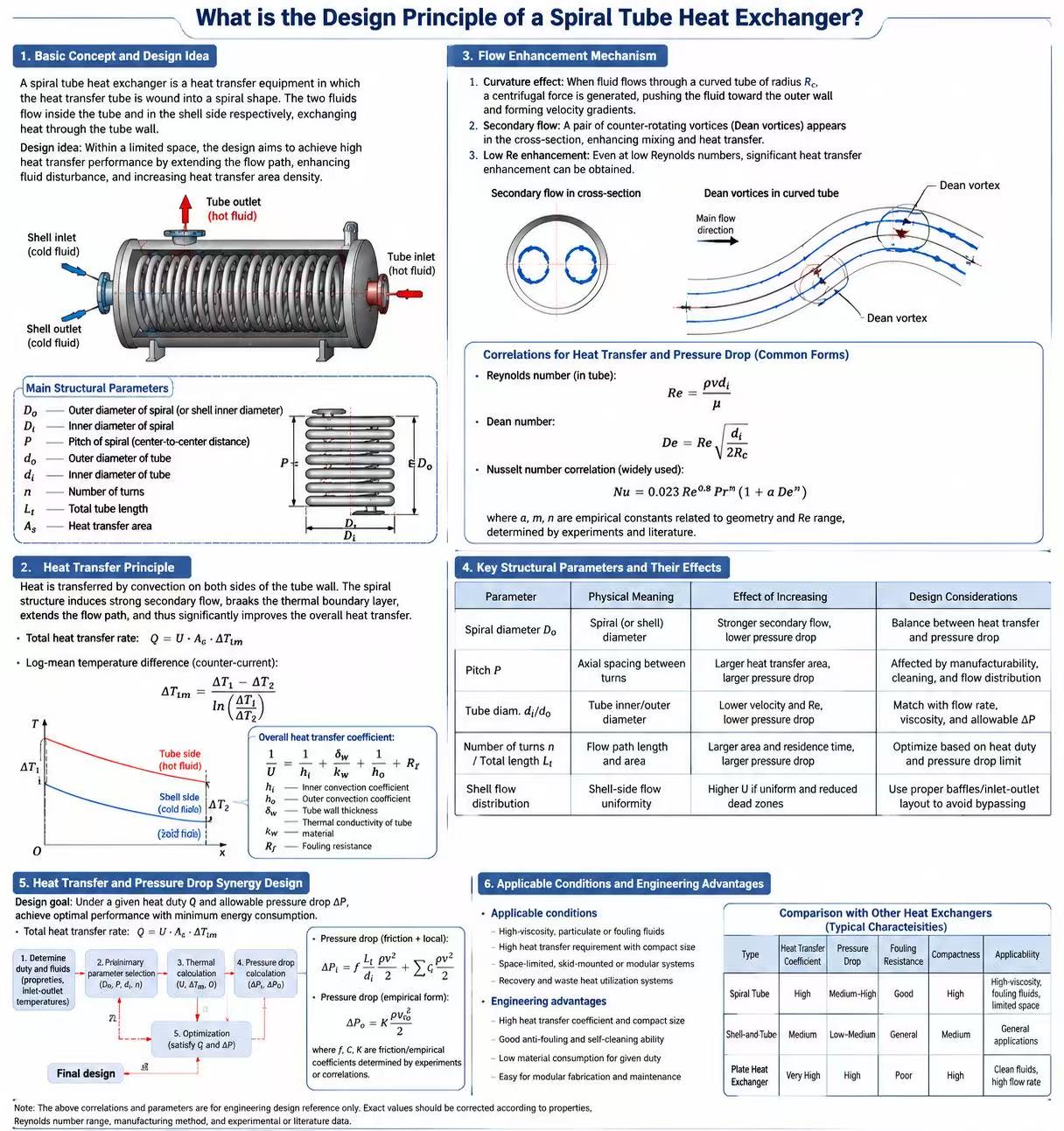

I. Pagrindinės sąvokos ir dizaino filosofija
Spiralinis -vamzdžių šilumokaitis yra kompaktiškas šilumos mainų įtaisas, suformuotas suvyniojus šilumos perdavimo vamzdžius į spiralinę konfigūraciją su tam tikru žingsniu ir kreivio spinduliu; karšti ir šalti skysčiai teka atitinkamai per vamzdelius ir korpuso pusę, keisdami šilumą per vamzdžio sieneles.
·Jo pagrindinė dizaino filosofija yra sinergiškai pagerinti bendrą šilumos perdavimo efektyvumą ribotoje erdvėje, tuo pat metu plečiant srauto kelius, didinant skysčio turbulenciją ir maksimaliai padidinant šilumos perdavimo srities tankį.
Palyginti su tradiciniais tiesių{0}}vamzdžių konstrukcijomis, spiralinė struktūra žymiai padidina šilumos perdavimo pajėgumą tūrio vienetui iš esmės nepadidindama bendros įrangos dydžio, todėl ji yra labai vertinga didelio-efektyvumo{2}} energiją taupančioms sistemoms.
II. Šilumos perdavimo projektavimo principai
Šilumos perdavimo procesas spiraliniuose -vamzdiniuose šilumokaičiuose vis dar atitinka klasikinius šilumos laidumo ir konvekcinio šilumos perdavimo mechanizmus-, kai šiluma yra praleidžiama per vamzdžio sienelę ir išnešama per karštų ir šaltų skysčių konvekciją-, tačiau pagrindinis jo pranašumas yra reikšmingas konvekcinio šilumos perdavimo padidėjimas.
.
·Spiraliniu vamzdeliu tekant skysčiui, kreivumas sukelia išcentrines jėgas, kurios keičia greičio profilį ir sukuria skersinius antrinius srautus (Deano sūkurius); ši srauto struktūra nuolat plauna vamzdžio sienelę, suardydama šiluminį ribinį sluoksnį.
Nuolatinis šiluminio ribinio sluoksnio plonėjimas žymiai padidina vietinį šilumos perdavimo koeficientą, o spiralinė konfigūracija praplečia skysčio srauto kelią, todėl galima geriau išnaudoti temperatūrų skirtumo varomąją jėgą ir taip padidinti bendrą šilumos perdavimo efektyvumą.
III. Srauto intensyvinimo mechanizmas
Sraigtinė struktūra pakeičia vienkrypčio ašinio srauto modelį, esantį įprastuose tiesiuose vamzdžiuose, sukeldama skersinį sukimosi judesį ant ašinio srauto ir taip sukurdama sudėtingą trijų{0}}matmenų srauto lauką.
· Šis antrinis srautas pagerina skysčių maišymąsi, skatina tolygesnį temperatūros gradientą tarp karštų ir šaltų skysčių ir pagerina efektyvaus šilumos perdavimo ploto išnaudojimą.
· Net esant mažam Reinoldso skaičiui, geometrija sukelia turbulenciją{0}}kaip sustiprėjimo efektus, todėl ypač tinka didelio-klampumo skysčiams arba pereinamojo srauto režimams.
· Be to, labai turbulentinis srautas sumažina vietinio nusėdimo ir užteršimo tikimybę, taip padidindamas ilgalaikį{0}}darbo stabilumą.
IV. Pagrindiniai konstrukcijų projektavimo parametrai
· Ritės skersmuo yra pagrindinis parametras, turintis įtakos šilumos perdavimo efektyvumui; mažesnis skersmuo lemia didesnį kreivumą ir stipresnį antrinį srautą, bet taip pat žymiai padidina slėgio kritimą, todėl reikalingas optimizuotas dizainas, subalansuojantis efektyvumą ir energijos suvartojimą.
Ritės žingsnis lemia skysčio tekėjimo kelio kompaktiškumą; mažesnis žingsnis prailgina vamzdžio{0}}šoninį srauto kelią vienam ilgio vienetui ir padidina šilumos perdavimo ploto tankį, tačiau tai taip pat padidina gamybos sudėtingumą ir atsparumą srautui.
Natus illo curabitur incidi dunt dignissim mollis, atque nesroder posuere semper nemo ea? Maxime, repellat, eleifend iste, eges.
Shell{0}}šoninės konstrukcijos dizainas taip pat svarbus; Būtina užtikrinti vienodą skysčio pasiskirstymą, kad būtų išvengta trumpojo-jungimo, negyvų zonų arba vietinio mažo greičio zonų, nes šios problemos žymiai sumažintų bendrą šilumos perdavimo efektyvumą.
V. Sinerginio terminio ir aerodinaminio projektavimo principas
·Projektuojant spiralinius-spiralinius šilumokaičius, reikia atsižvelgti į susietą ryšį tarp šiluminių charakteristikų ir srauto pasipriešinimo, nes šilumos perdavimo padidėjimą dažnai lydi padidėjęs slėgio kritimas.
·Projektavimo procesas paprastai nukreipiamas į bendrą šilumos perdavimo koeficientą (U{0}}vertę), apribojant leistiną slėgio kritimo diapazoną, kad būtų pasiektas optimalus sistemos energijos vartojimo efektyvumas.
· Koreguojant tokius parametrus kaip ritės spindulys, žingsnis, vamzdžio skersmuo ir srauto greičio pasiskirstymas, galima pasiekti optimalias konfigūracijas įvairioms darbo sąlygoms; pavyzdžiui, aukštos{0}}temperatūros-skirtumo sąlygos yra palankios didelės turbulencijos konstrukcijoms, o mažo-energijos-sunaudojimo sistemos palankesnės konstrukcijoms su mažu slėgio kritimu.
· Inžineriniame projekte dažnai naudojami segmentiniai skaičiavimai arba skaitmeninis modeliavimas, kad būtų galima atlikti vietinę skirtingų srauto regionų analizę, taip padidinant projektavimo tikslumą.
VI. Taikomos eksploatavimo sąlygos ir inžineriniai pranašumai
Spiraliniai vamzdžių
Spiraliniai vamzdžių
Jie plačiai naudojami chemijos, naftos, maisto perdirbimo, farmacijos ir energijos atgavimo sistemose, todėl ypač idealiai tinka nuolatinėms gamybos įrenginiams.
Be to, jų santykinai kompaktiška struktūra ir didelis atsparumas šiluminiam įtempimui užtikrina aukštą patikimumą esant dideliems temperatūrų skirtumams arba šiluminiams ciklams.
