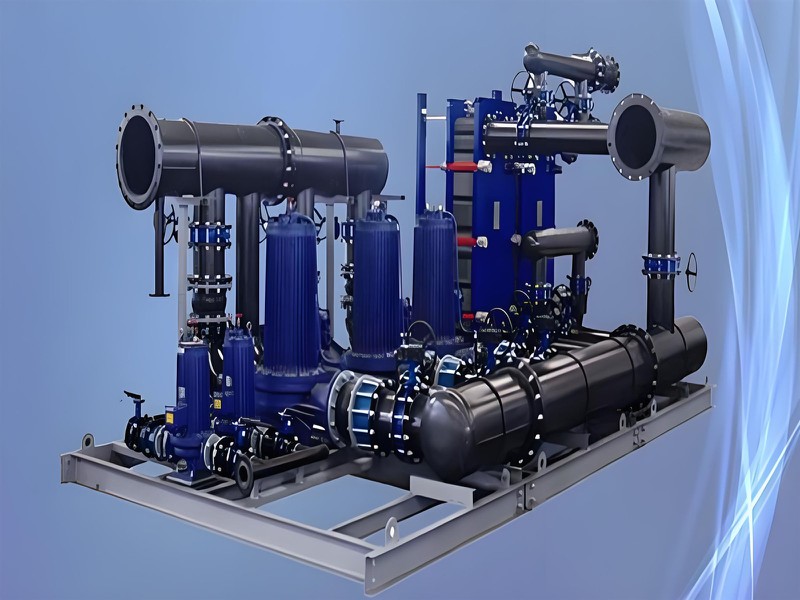

Produkto apibrėžimas: pagrindinė pramonės procesų temperatūros kontrolės įranga

Procesinio vandens šilumos mainų įrenginiai yra integruotos šilumos mainų sistemos, specialiai sukurtos pramoniniams gamybos procesams, kurių pagrindinis tikslas yra tiksliai kontroliuoti proceso terpės (daugiausia technologinio vandens) temperatūrą, srautą ir slėgį. Tinkamai suderinus komponentus, tokius kaip šilumokaičiai, siurblių agregatai, vožtuvai ir valdymo sistemos, galima pasiekti efektyvų šalčio ir šilumos perdavimą, regeneravimą ir panaudojimą procese. Jis neapsiriboja šilumos mainų terpės tipu. Jis gali būti pritaikytas įvairiems šilumos mainų režimams, pvz., vandens -vandeniui, vandens-garams ir vandens- šilumos perdavimo alyvai, atsižvelgiant į darbo sąlygas, ir yra pagrindinė pramoninės gamybos įranga, užtikrinanti proceso stabilumą ir gerinant energijos panaudojimą.

Produkto savybės: Pritaikomas prie proceso reikalavimų, subalansuojant aukštą efektyvumą ir patikimumą

Labai pritaikoma ir pritaikoma:Individualūs dizainai skirtingiems pramonės procesų parametrams (pvz., Temperatūros diapazonas nuo -20 laipsnių iki 350 laipsnių, slėgis nuo 0,1 MPa iki 10 MPa, srauto greitis nuo 5 m³/h iki 500 m³/h). Jis gali būti derinamas su įvairių tipų šilumokaičiais, tokiais kaip apvalkalas ir vamzdis, plokštelė, ir padengtas, kad atitiktų skirtingus cheminių reakcijų, farmacinio aušinimo ir metalo valymo poreikius.

Stabilus ir protingas veikimas:Integruojant tokius komponentus kaip kintamo dažnio siurblių agregatai, automatiniai temperatūros reguliavimo vožtuvai ir slėgio jutikliai, ir suporuotas su PLC valdymo sistema, galima automatiškai reguliuoti temperatūrą, slėgį ir srauto greitį. Svyravimo diapazonas valdomas ±1 laipsnio ribose; Jis turi saugos funkcijas, tokias kaip apsauga nuo perkrovos, nuotėkio signalizacija ir automatinis išjungimas, ir turi mažą gedimų dažnį.

Kompaktiška konstrukcija ir lengva priežiūra:Dėl modulinės integruotos konstrukcijos jis užima daugiau nei 40 % mažiau grindų ploto nei tradicinės decentralizuotos šilumos mainų sistemos; Pagrindiniai komponentai (pvz., šilumokaičio plokštės ir siurblio velenai) yra pagaminti iš korozijai atsparių medžiagų, tokių kaip 304/316L nerūdijantis plienas ir titano lydinys, todėl užtikrinamas ilgas eksploatavimo laikas, lengvas valymas ir pakeitimas.

Gaminio funkcijos: Proceso stabilumo užtikrinimas visais matmenimis

Tikslus temperatūros valdymas

: Šilumos perdavimas peršilumokaičiaiir valdymo sistemos uždaros{0} kilpos reguliavimas. Proceso vandens temperatūra stabilizuojama nustatytame diapazone, kad atitiktų griežtus temperatūros reikalavimus tokiems procesams kaip reakcija, distiliavimas, džiovinimas ir aušinimas.

Srauto ir slėgio suderinimas:

Atsižvelgiant į proceso apkrovos pokyčius, kintamo dažnio siurblių rinkinys automatiškai reguliuoja išėjimo srautą ir veikia su slėgio reguliavimo vožtuvu, kad išlaikytų stabilų sistemos slėgį, išvengiant nenormalių proceso parametrų dėl srauto svyravimų.

terpės valymas ir apsauga;

Kai kuriuose modeliuose integruota filtravimo sistema, kuri pašalina nešvarumus ir suspenduotas medžiagas iš technologinio vandens ir neleidžia šilumokaičiui užsikimšti; jas taip pat galima sujungti su korozijos slopinimo ir kalkių šalinimo sistemomis, kad pailgėtų įrangos ir proceso vamzdynų tarnavimo laikas.

Atliekinės šilumos atgavimas ir panaudojimas:

Atliekos šilumos ištekliams, tokiems kaip aukštos{0}}temperatūros proceso nuotekos ir išmetamosios dujos, šilumos mainų įrenginiai naudojami šilumai atgauti žemos-temperatūros technologiniam vandeniui pašildyti, pakeičiant kai kuriuos tradicinius šilumos šaltinius, pvz., garą ir elektrinį šildymą, taip sumažinant gamybos energijos sąnaudas ir veiklos sąnaudas.

Avarinės pagalbos funkcijos

Įrengtas atsarginis siurblio agregatas ir rankinio reguliavimo režimas, automatinio sistemos gedimo atveju gali greitai persijungti į avarinį darbo režimą, išvengiant nuostolių dėl proceso pertrūkimo.

Taikymo svetainė

Pramoninė gamyba

Chemijos, naftos, energetikos (terminės/branduolinės), metalurgijos, farmacijos ir maisto perdirbimo cechai, naudojami šildymo/vėsinimo proceso terpėms.

Pagalbinių patalpų statyba

Centrinės šildymo/vėsinimo sistemos dideliems prekybos centrams, biurų pastatams ir gyvenamosioms bendruomenėms; karšto vandens tiekimo stotys ligoninėms ir mokykloms.

Ypatingi scenarijai

Duomenų centrų aušinimo sistemos, nuotekų valymo įrenginių temperatūros valdymo procesai ir šilumos valdymo komponentai, skirti naujai energijai (fotovoltinė / vėjo energija)

Pagrindiniai komponentai ir funkcinė analizė

Procesiniai vandens šilumokaičiai yra integruoti šiluminiai įrenginiai. Jų pagrindiniai komponentai veikia kartu, kad užtikrintų šilumos perdavimą ir sistemos stabilumą. Pagrindiniai komponentai apima:.

Šilumokaičiai

šerdies šilumos perdavimo elementai. Įprasti tipai yra plokšteliniai šilumokaičiai (didelio efektyvumo, kompaktiški, lengvai išardomi ir valomi, tinkami mažo ir vidutinio srauto sąlygoms) ir korpuso-ir antrinės terpės (pvz., karštas ir šaltas vanduo) per netiesioginį karštos ir šaltos terpės kontaktą.

Cirkuliacinis siurblys:

Teikdami galią technologiniam vandens srautui, siurbliai skirstomi į kintamo dažnio siurblius ir fiksuoto dažnio siurblius. Kintamo dažnio siurbliai gali automatiškai reguliuoti savo greitį, atsižvelgdami į apkrovos pokyčius, sumažindami energijos sąnaudas ir tinka esant dideliems apkrovos svyravimams (pvz., temperatūros valdymas cheminiuose reaktoriuose). Fiksuoto

Temperatūros valdymo įtaisas;

Apima temperatūros jutiklį, reguliavimo vožtuvą ir PLC valdymo sistemą. Jutiklis realiu laiku stebi technologinio vandens įleidimo ir išleidimo temperatūrą ir perduoda signalus į PLC. Reguliuojant šilumnešio / aušinimo terpės srautą (pvz., garo vožtuvo ir šalto vandens vožtuvo atsidarymo laipsnį), technologinio vandens temperatūra bus palaikoma nustatytame diapazone (tikslumas paprastai yra ±1 laipsnis).

Filtruoti

Norint sulaikyti priemaišas (pvz., rūdis ir kietąsias daleles) technologiniame vandenyje, užkirsti kelią šilumokaičio užsikimšimui ir pailginti įrangos eksploatavimo laiką, filtro ekrano tikslumas paprastai yra 50–100 akių.

Išsiplėtimo bakas

: Sugerti technologinio vandens tūrio padidėjimą šildymo metu, subalansuoti sistemos slėgį ir išvengti per didelio slėgio vamzdyne. Apsauginiai vožtuvai, slėgio matuokliai ir termometrai naudojami sistemos saugos apsaugai ir veikimo būsenos stebėjimui

Naudojimas, priežiūra ir trikčių šalinimas

Reguliarus valymas

Plokštelinius šilumokaičius reikia išardyti ir valyti kas 3-6 mėnesius, o apvalkalinius-ir

Parametrų stebėjimas:

Stebėkite įėjimo ir išėjimo temperatūras, slėgį ir srautą realiuoju laiku. Jei temperatūrų skirtumas mažėja arba slėgio nuostoliai didėja, tai gali reikšti, kad šilumokaitis yra užsikimšęs ir jį reikia nedelsiant pašalinti.

Tepimas ir priežiūra:

Kas 6-12 mėnesių sutepkite cirkuliacinio siurblio guolius ir patikrinkite, ar sandarikliuose nėra nuotėkio

Dažni gedimai ir sprendimai:

Sumažėja šilumos mainų efektyvumas

Priežastys gali būti apnašos, oro užsikimšimas šilumokaityje arba nepakankamas vožtuvo atidarymas. Sprendimas: išvalykite šilumokaitį, išleiskite orą iš išmetimo vožtuvo ir sureguliuokite vožtuvo angą iki priimtino diapazono;

Nestabilus sistemos slėgis

Priežastis gali būti nepakankamas slėgis išsiplėtimo bakelyje arba vamzdyno nuotėkis; sprendimai: papildykite azoto slėgį išsiplėtimo bakelyje, suraskite ir pašalinkite bet kokius nuotėkius;

Siurblio agregatas vibruoja ir skleidžia daug triukšmo

Priežastis gali būti sparnuotės disbalansas arba laisvas pagrindas; Sprendimas: pataisykite sparnuotę ir priveržkite pagrindo varžtus.
